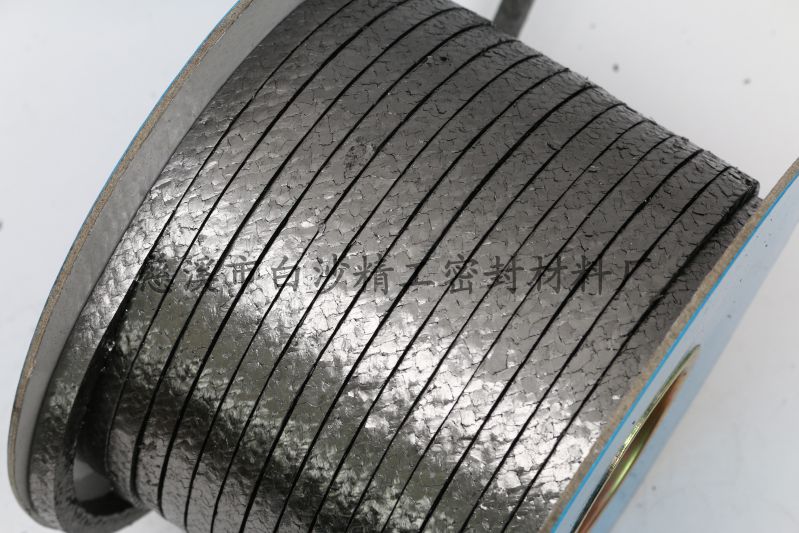

1. 纯石墨盘根俗称为“膨胀石墨盘根”或“柔性石墨盘根”；
2. 柔性石墨盘根由低硫膨胀石墨线编织而成；
3. 通常采用棉纱线作为增强材料；
4. 摩擦系数较低，不会磨损泵轴和阀杆。
膨胀石墨盘根采用含硫量较低的膨胀石墨线编织而成.内衬棉纱线增强.具有极低的摩擦系数.良好的热传导性.耐化学性及较高的回弹性.根据不同的要求可以采用如下增强材料:玻璃纤维--强度高.成本低,碳纤维--烧失量低.
缓蚀型膨胀石墨盘根.采用加入牺牲阳极添加剂的方式保护阀杆和泵轴.例如:锌粉.
应用领域:
> 1. 膨胀石墨盘根几乎可以满足各种密封要求,
>2. 广泛应用于高温.高压等恶劣工况下的加氢装置.造纸.电站.炼油等,
>3. 其他需要有效密封的阀门.泵.膨胀节.混合机.搅拌器等.
|
材料 |
柔性石墨盘根 |
|
温度范围 |
-220 up to +550 oC (蒸汽中一般为650度) |
|
压力 |
|
|
旋转泵/p> |
20 bar |
|
|
100 bar |
|
静态密封 |
300 bar |
|
转速 |
往复泵:15m/s,旋转泵:25m/s |
|
PH值 |
0~14 |
|
密度 |
约 1.0~1.5g/cm3 |
常规尺寸
|
截面尺寸Sizemm |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
15 |
16 |
18 |
19 |
20 |
|
约appr. m/kg |
35 |
22 |
16 |
9.0 |
5.6 |
3.9 |
2.9 |
2.5 |
2.2 |
1.7 |
1.5 |
1.4 |
|
公斤/卷kg/coil |
2 |
5 |
||||||||||
